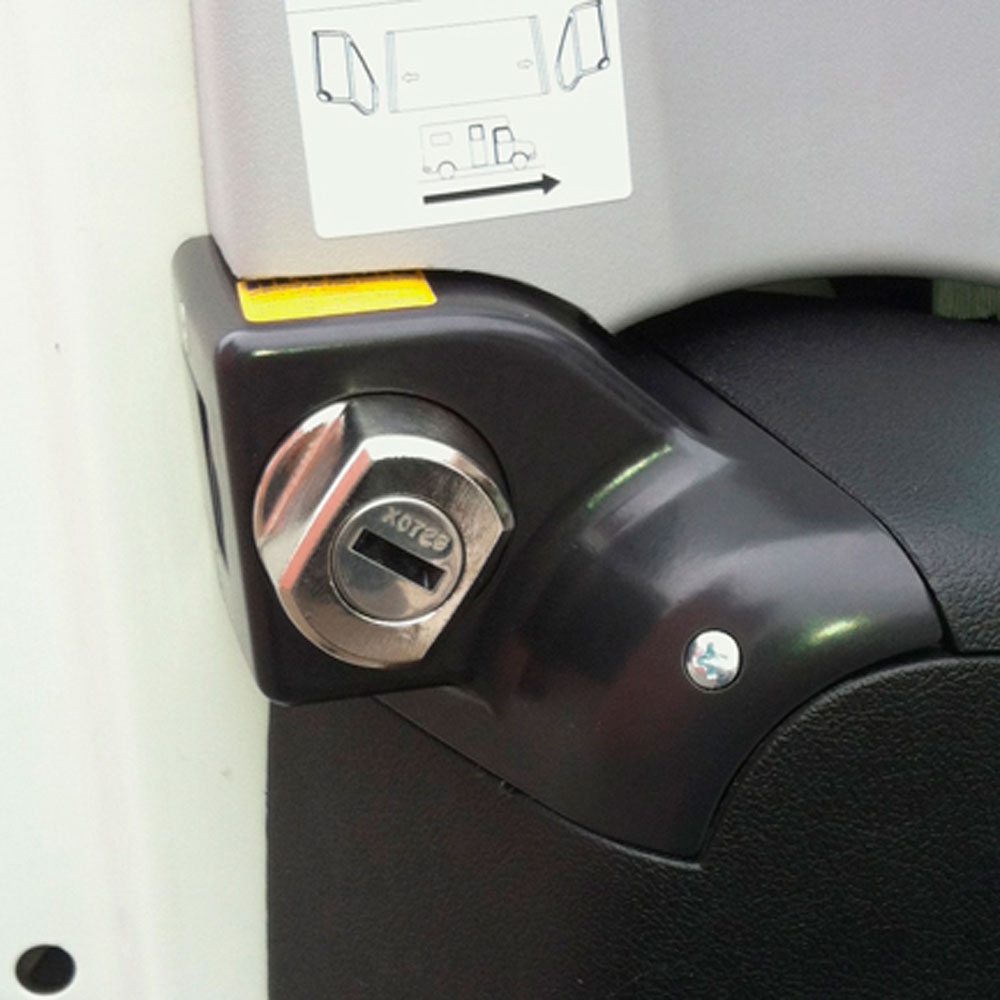

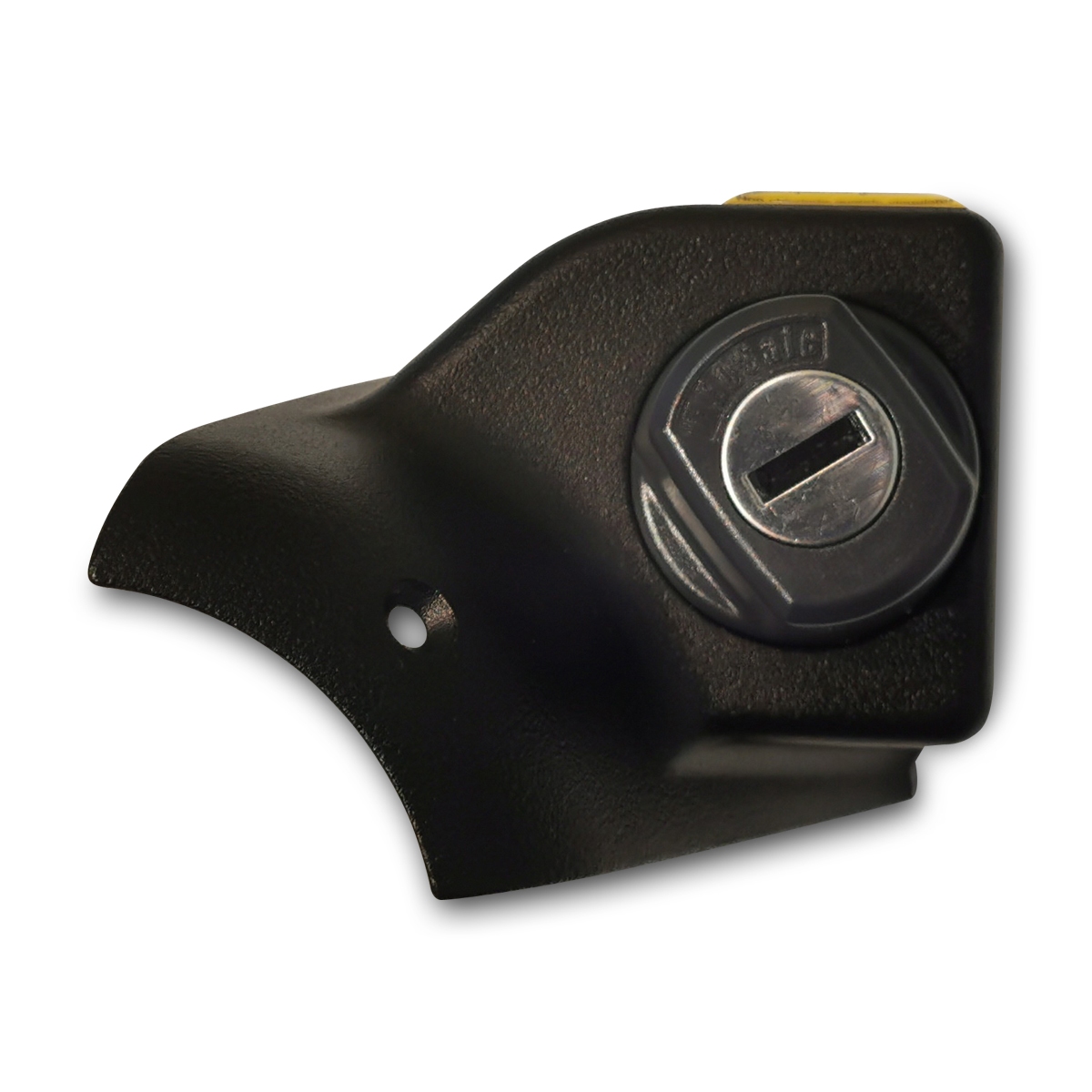

Sloten met slot, toepasbaar op Fiat Ducato / Citroën Jumper / Peugeot Boxer uit de X250-serie (2006 - 2014). Tevens geschikt voor de modellen uit de X290 en X295-serie (2014 - 2021). Eventueel leverbaar als set met gelijksluitende sleutel op andere HEOSafe sloten* (speciale bestelling).

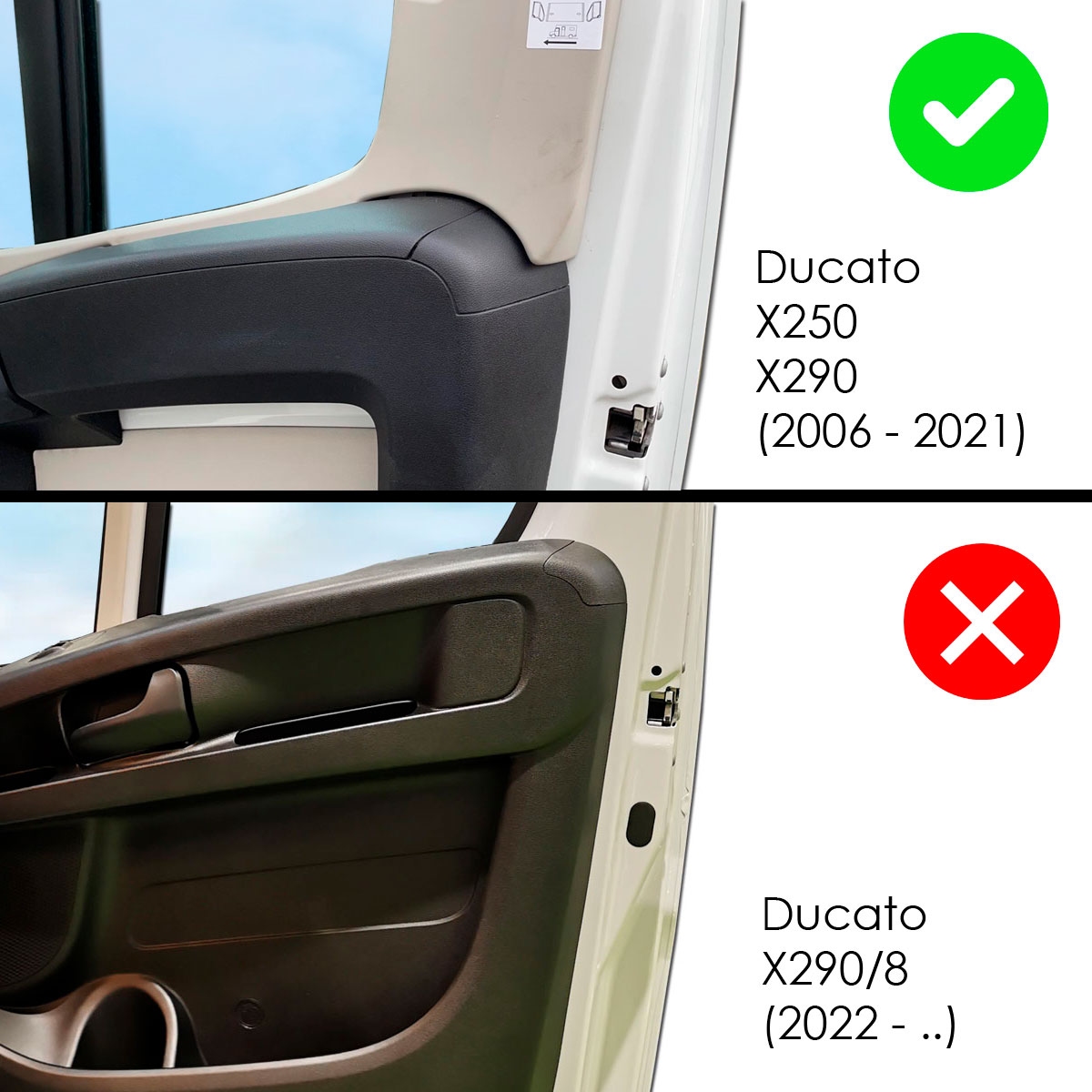

Deze set is passend voor de X250-serie (Fiat Ducato en bouwgelijk) pré facelift van 2022, vanaf 2022 zijn andere armleuningen in de cabine gemonteerd.
Productinformatie
leverancier: HEOSolution
artikelnummer leverancier: 12656
barcode (EAN): 4260361070067
levering als set van 2 sloten, 2 slotvangers, inclusief montagehandleiding en bevestigingsmaterialen
wordt geleverd met 3 sleutels
perfecte combinatie met raamverduistering van Dometic of Remis
kleur behuizing: zwart (structuur)
kleur vergrendelknop: grijs
montage: gevorderd
verpakking: doos
eigen gewicht: 0,71 Kg. (set)
Gebruikshandleiding
> bedienknop indrukken
> draai de cabinedeur op slot of van het slot middels verdraaiing van de bedienknop
> laat tot slot de knop los, het slot wordt automatisch vergrendeld in deze stand
Montagehandleiding
> neem de afdekkap op de hoek van de armleuning weg
> verwijder de zichtbare schroef (Torx TX30)
> maak de grondplaat van het HEOSafe slot los (let op, losse onderdelen)
> grondplaat op de deur bevestigen middels de bijgeleverde M6 x 30 inbus bout
> schuif het slot over de grondplaat, let hierbij op de juiste passing, schroef vervolgens beide schroeven vast
> bevestig het slot aan de armleuning door eerst een 2mm gat te boren in het kunststof en vervolgens de schroef aan te draaien
> druk het deurrubber op de B-stijl samen ter hoogte van de schoot
Verduisteringsgordijnen

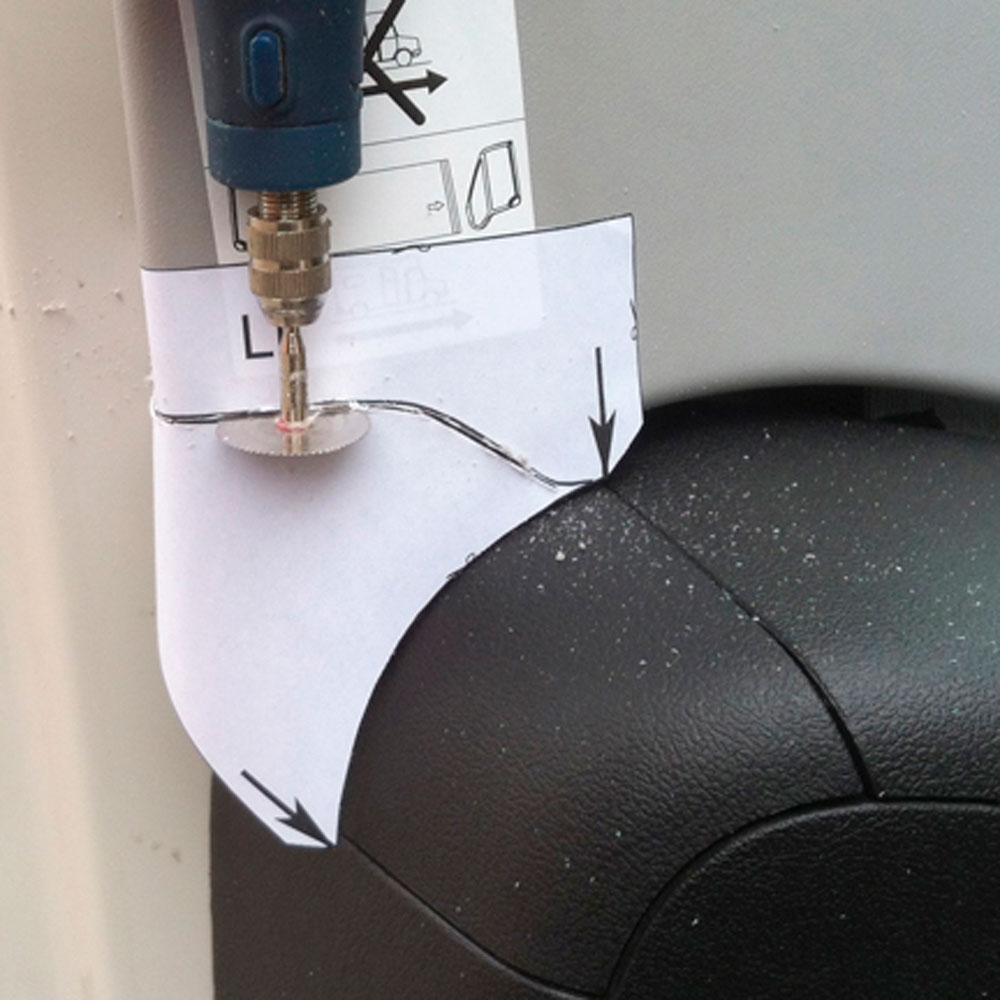

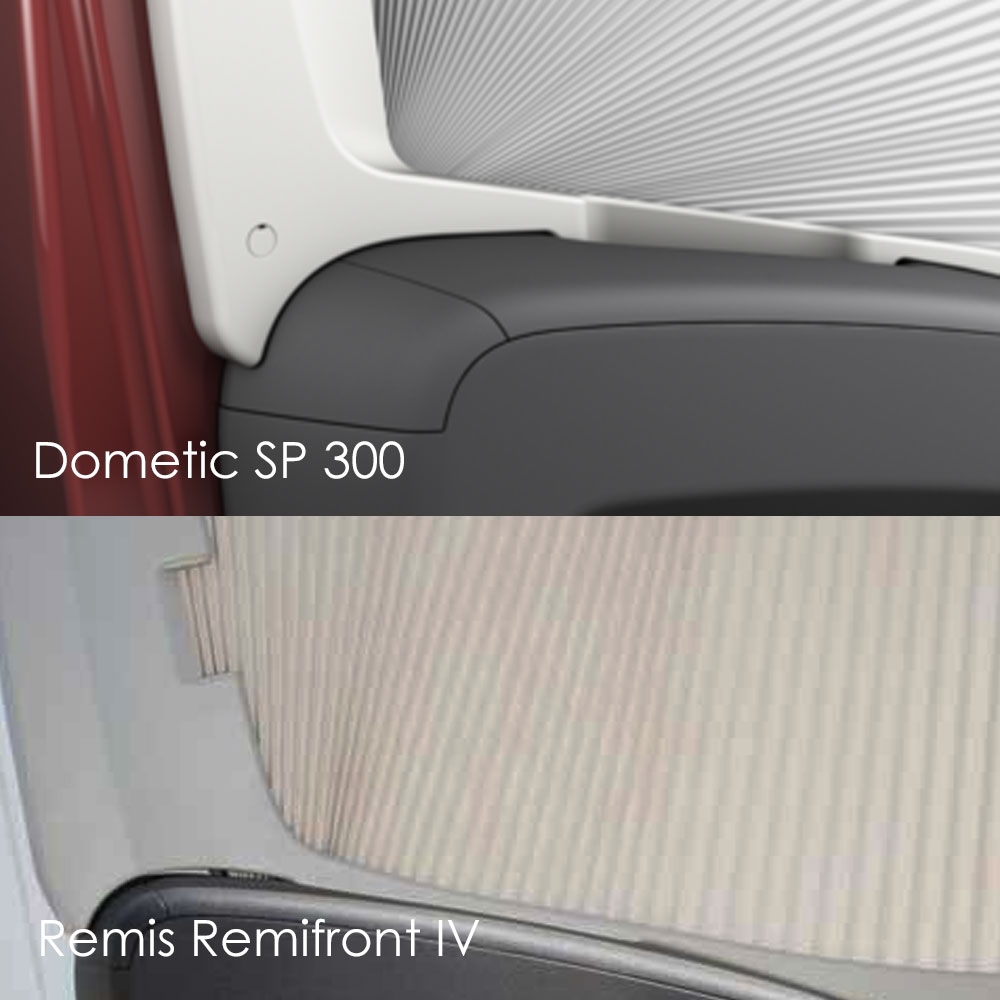

De 12656 & 12646 sloten van HEOSafe zijn dusdanig ontwikkeld dat ze toegepast kunnen worden in combinatie met een rollo (verduisteringsgordijn) van Dometic, Remis of anderen. In enkele gevallen moet hiervoor de afwerkkap van het verduisteringsgordijn aangepast worden voor een correcte passing. Een gratis montage-sjabloon voor Remis verduistering wordt meegeleverd, zodat de set eenvoudig gemonteerd kan worden. In geval van Dometic verduistering kunt u het beste contact met ons opnemen voor een korte toelichting.
Montagehandleiding voor Dometic SP300 verduistering
Bij de Dometic SP300 verduistering, ligt het montage-gat voor kunststof omlijsting precies op de lijn van de zaagmal. De kap van de verduistering wordt meestal onder dit montage-gat afgezaagd.
Indien er speling is, verplaats dan de verduistering iets omhoog, zodat de verdieping van het montagegat in zijn geheel behouden blijft, voordat u de zaagsnede maakt. Mocht deze ruimte er niet zijn, laat dan in ieder geval een deel van de uitsparing zitten, zodat de schroef voldoende houvast heeft bij de klemming van de omlijsting.
Het afdekdopje van de schroef zal ook aangepast moeten worden, gebruik hiervoor schuurpapier of een vijl. Lijm vervolgens het dopje weer in de uitsparing.
Neem bij vragen contact op met www.heosolution.nl
Toepassing
merk
model
opmerkingen
Fiat
Ducato X250 (2006 - 2014)
Fiat
Ducato X290 (2014 - 2021)
Citroën
Jumper X250 (2006 - 2014)
Citroën
Jumper X290 (2014 - 2023)
Peugeot
Boxer X250 (2006 - 2014)
Peugeot
Boxer X290 (2014 - 2023)
Opel
Movano X290 (2022 - 2023)
